Berapakah hambatan isolasi transformator tenaga angin?

Resistansi isolasi merupakan parameter penting dalam kinerja dan keselamatan peralatan listrik, terutama untuk trafo tenaga angin. Sebagai pemasokTransformator Tenaga Angin, memahami konsep dan pentingnya resistansi isolasi adalah hal yang paling penting. Di blog ini, kita akan mempelajari apa itu resistansi isolasi, mengapa hal itu penting pada trafo tenaga angin, bagaimana mengukurnya, dan implikasinya terhadap pengoperasian dan pemeliharaan trafo tersebut.

Apa itu Resistansi Isolasi?

Resistansi isolasi mengacu pada resistensi yang ditawarkan oleh bahan isolasi dalam perangkat listrik terhadap aliran arus listrik. Dalam konteks trafo tenaga angin, bahan insulasi digunakan untuk memisahkan bagian konduktif (seperti belitan) satu sama lain dan dari selungkup trafo. Insulasi ini mencegah korsleting dan arus bocor, memastikan pengoperasian transformator yang aman dan efisien.

Resistansi isolasi diukur dalam ohm (Ω). Nilai resistansi isolasi yang tinggi menunjukkan bahwa bahan isolasi dalam kondisi baik dan efektif mencegah aliran arus yang melewatinya. Sebaliknya, nilai resistansi isolasi yang rendah mungkin menunjukkan bahwa isolasi tersebut telah rusak, mungkin karena faktor-faktor seperti masuknya uap air, penuaan, atau tekanan mekanis.

Mengapa Resistansi Isolasi Penting pada Transformator Tenaga Angin?

Keamanan

Keselamatan adalah perhatian utama dalam sistem kelistrikan apa pun. Pada trafo tenaga angin, resistansi isolasi yang baik membantu mencegah bahaya sengatan listrik. Jika resistansi insulasi rendah, terdapat risiko kebocoran arus ke selubung luar trafo, yang dapat sangat berbahaya bagi petugas pemeliharaan dan orang lain di sekitarnya.

Umur Panjang Peralatan

Insulasi pada transformator tenaga angin mengalami berbagai tekanan dari waktu ke waktu, termasuk tekanan listrik, termal, dan mekanis. Mempertahankan resistansi isolasi yang tinggi sangat penting untuk kesehatan transformator dalam jangka panjang. Resistansi isolasi yang rendah dapat menyebabkan peningkatan arus bocor, yang pada gilirannya menghasilkan panas. Panas yang berlebihan dapat mempercepat penuaan bahan insulasi, menyebabkan kegagalan dini pada trafo.

Pertunjukan

Resistansi isolasi juga mempengaruhi kinerja trafo tenaga angin. Trafo yang berinsulasi baik memiliki rugi-rugi yang lebih rendah, yang berarti efisiensi lebih tinggi. Ketika resistansi isolasi rendah, terjadi peningkatan rugi-rugi daya akibat arus bocor, yang mengakibatkan berkurangnya efisiensi transformator secara keseluruhan.

Mengukur Resistansi Isolasi pada Transformator Tenaga Angin

Peralatan Pengukuran

Untuk mengukur resistansi isolasi transformator tenaga angin, biasanya digunakan megohmmeter, yang juga dikenal sebagai megger. Megger adalah instrumen khusus yang menerapkan tegangan DC yang diketahui ke isolasi dan mengukur arus yang dihasilkan. Berdasarkan hukum Ohm (R = V/I), resistansi isolasi dapat dihitung.

Prosedur Pengukuran

1. Isolasi Transformator: Sebelum melakukan pengukuran apa pun, trafo tenaga angin harus diisolasi sepenuhnya dari sumber listrik. Hal ini menjamin keselamatan personel yang melakukan pengukuran dan mencegah gangguan apa pun dari catu daya.
2. Bersihkan Terminal: Terminal trafo harus dibersihkan untuk menghilangkan kotoran, debu, atau kelembapan. Ini membantu untuk mendapatkan hasil pengukuran yang akurat.
3. Hubungkan Megger: Hubungkan megger ke terminal trafo yang sesuai. Biasanya, satu kabel dihubungkan ke belitan, dan kabel lainnya dihubungkan ke penutup atau ground transformator.
4. Terapkan Tegangan Uji: Megger menerapkan tegangan DC, biasanya dalam kisaran 500V hingga 1000V, tergantung pada tegangan pengenal transformator. Tegangan diterapkan untuk jangka waktu tertentu, biasanya satu menit, dan nilai resistansi isolasi dicatat.

Faktor-Faktor yang Mempengaruhi Resistensi Isolasi

Suhu

Suhu mempunyai pengaruh yang signifikan terhadap ketahanan isolasi. Ketika suhu meningkat, resistansi isolasi menurun. Hal ini dikarenakan peningkatan suhu menyebabkan molekul-molekul pada bahan insulasi bergerak lebih leluasa sehingga mengurangi hambatan aliran arus. Oleh karena itu, ketika mengukur resistansi insulasi, penting untuk memperhitungkan suhu dan menyesuaikan nilai terukur ke suhu standar (biasanya 20°C).

kelembaban

Kelembapan adalah salah satu faktor paling umum yang dapat mengurangi resistensi isolasi. Air merupakan penghantar listrik yang baik, dan bila menembus bahan isolasi, air dapat menciptakan jalur konduktif, yang menyebabkan penurunan resistansi isolasi. Kelembaban dapat masuk ke trafo melalui berbagai cara, seperti kondensasi, kebocoran pada penutup, atau penyimpanan yang tidak tepat.

Penuaan

Seiring waktu, bahan insulasi pada transformator tenaga angin akan menua karena efek gabungan dari tekanan listrik, termal, dan mekanis. Penuaan dapat menyebabkan bahan insulasi menjadi rapuh, retak, atau kehilangan sifat insulasinya sehingga mengakibatkan penurunan resistansi insulasi.

Implikasi terhadap Pengoperasian dan Pemeliharaan

Pemantauan

Pemantauan berkala terhadap tahanan isolasi transformator tenaga angin sangat penting. Dengan melacak resistansi insulasi dari waktu ke waktu, tanda-tanda awal degradasi insulasi dapat dideteksi. Penurunan resistansi isolasi yang signifikan dapat mengindikasikan adanya masalah yang perlu segera diatasi.

Pemeliharaan

Jika resistansi insulasi ternyata rendah, tindakan pemeliharaan yang tepat harus diambil. Ini mungkin termasuk mengeringkan trafo untuk menghilangkan kelembapan, memperbaiki insulasi yang rusak, atau mengganti bahan insulasi jika perlu. Perawatan rutin dapat membantu memperpanjang umur transformator dan memastikan pengoperasiannya aman dan efisien.

Perbandingan dengan Jenis Trafo Lainnya

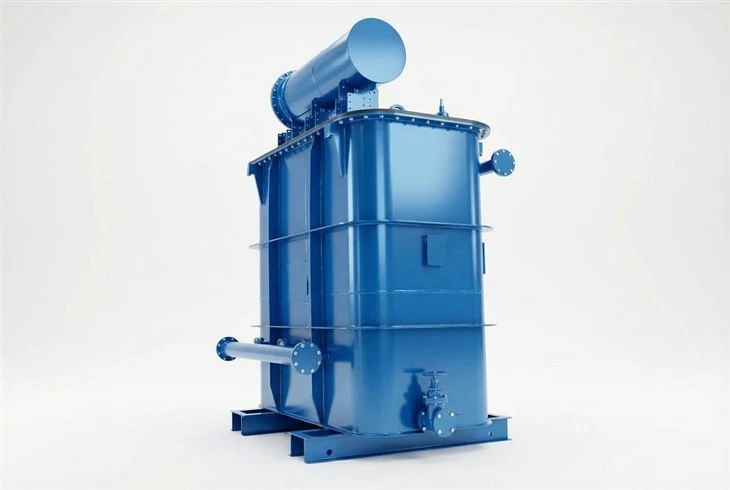

Meskipun konsep resistansi isolasi serupa pada berbagai jenis transformator, persyaratan dan tantangan spesifiknya mungkin berbeda. Misalnya,Trafo Tungku Listriktunduk pada suhu tinggi dan kondisi arus tinggi, yang dapat memberikan tekanan tambahan pada isolasi. Di sisi lain,Transformator Suryasering dipasang di lingkungan luar ruangan, yang terkena berbagai kondisi cuaca, termasuk kelembapan dan radiasi UV.

Kesimpulan

Kesimpulannya, resistansi isolasi merupakan parameter penting untuk transformator tenaga angin. Ini memainkan peran penting dalam memastikan keamanan, umur panjang, dan kinerja transformator ini. Sebagai pemasok trafo tenaga angin, kami memahami pentingnya menjaga ketahanan isolasi yang tinggi pada produk kami. Pemantauan rutin dan pemeliharaan resistansi isolasi yang tepat dapat membantu mencegah kegagalan dan memastikan pengoperasian transformator tenaga angin yang andal.

Jika Anda sedang mencari trafo tenaga angin atau memiliki pertanyaan mengenai resistansi isolasi atau aspek teknis lainnya, kami mengundang Anda untuk menghubungi kami untuk diskusi mendetail. Tim ahli kami siap membantu Anda menemukan solusi terbaik untuk kebutuhan spesifik Anda.

Referensi

• Teknik Transformator Tenaga Listrik, oleh John J. McPartland
• Koordinasi Isolasi untuk Sistem Tenaga, oleh George J. Karady
